一、什麽是波峰焊
波峰焊是讓插件電子線路板的焊接麵直接與高溫液態錫接觸達到焊接目的。波峰焊是將熔融的液態焊料，借助於泵的作用，在焊料槽液麵形成特定形狀的焊料波，插裝了元器件的PCB置於傳送鏈上，經過某特定的角度以及定的浸入深度穿過焊料波峰而實現焊點焊接的過程。
二、波峰焊結構
波峰焊接爐一般都具有傳輸係統、加熱係統、光電控製係統、冷卻係統、助焊劑的供給係統，以及鏈條上的夾抓清潔係統和空氣壓縮係統，此外，還具有汙濁空氣排放係統及焊料的控溫係統，高端的波峰焊接爐還具有充氮係統。

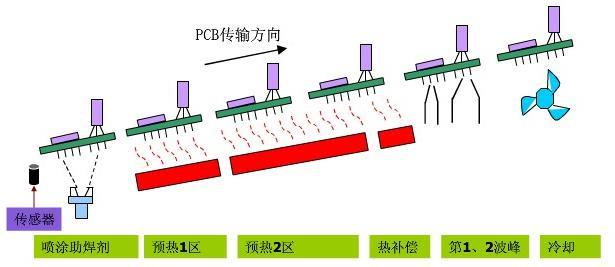

三、波峰焊簡單原理
波峰焊是種借助泵壓作用，使熔融的液態焊料表麵形成特定形狀的焊料波，當插裝了元器件的裝聯組件以一定角度通過焊料波時，在引腳焊區形成焊點的工藝技術。
組件在由鏈式傳送帶傳送的過程中，先在焊機預熱區進行預熱(組件預熱及其所要達到的溫度依然由預定的溫度曲線控製)。
實際焊接中，通常還要控製組件麵的預熱溫度，因此許多設備都增加了相應的溫度檢測裝置(如紅外探測器)。預熱後，組件進入錫槽進行焊接。
錫槽盛有熔融的液態焊料，鋼槽底部噴嘴將熔碰焊料噴出一定形狀的錫波，這樣，在組件焊接麵通過錫波時就被焊料波潤濕焊區並進行擴展填充，終實現焊接過程。
四、波峰焊保養：
機器長期工作，附著固化的鬆香、助焊劑等有機或無機汙染物，為了防止PCB的二次汙染及保證工藝的順利實施，需要定期對設備配件等進行維護清洗。
一般根據生產實際情況，定時進行，如每天、周、月、季度等，相關內容供參考：
（1）、波峰焊每天維護保養內容:
1、清理錫池內殘渣,用錫勺將錫麵上所有錫渣收集起來,並加還原粉還原錫渣內部分碎錫;完成以上步驟後,將錫爐歸位.
2、用碎布蘸玻璃水將防護玻璃內外擦洗幹淨
3、用手刷蘸清洗劑將鏈爪上髒物刷幹淨,用竹簽將藏於鏈爪與黑片間的髒物清理幹淨
4. 將噴霧抽風罩內的過濾網拆下用清洗劑清洗幹淨
（2）、波峰焊每周維護保養內容:
1、清理錫爐波組件；
2、用幹淨碎布將入端,PCB感應器擦拭幹淨
3、擦除兩波錫泵軸承的髒潤滑油,用油槍將新油通過油噴壓入軸承內
4、拆下鬆香區、預熱區的抽風軟管,將內部鬆香等髒的物洗淨
5、清理機身外殼、底座、爐內壁、鬆香缸及洗爪
（3）、波峰焊每月維護保養內容:
1、清理鬆香噴嘴滑軌、位置距離傳感器,並給滑軌塗上新的潤滑油
2、拆下控製箱上的冷卻風扇,將隔離網洗淨吹幹後再重新裝上
3、給鏈條加新潤滑油;清潔鏈條轉動馬達及其網罩
4、拆下鬆香噴嘴,檢查內部密封膠圈有破損
5、將整個兩發波器起拆下,清幹淨錫泵下端的錫渣等髒物,軸承的髒潤滑油,清潔馬達網罩,用油槍將新油通油嘴壓入軸承內。
（4）波峰焊季度維護保養內容：
1、將整個鏈條或鏈爪拆下,用清洗劑泡洗幹淨,重新裝上後並加潤滑油;拆卸步驟如下: 拆下鏈條上專用的連接鏈, 將入端的張緊齒輪組件拆下, 將鏈條整個從出端拉出
2、清洗完成後重新安裝即可。
五、實例介紹波峰焊鏈條/鏈爪清洗水基工藝：
水基清洗係列產品可涉及電子製程全工藝段，即網板在線清洗、網板離線及錯印板清洗、PCBA清洗、治具載具清洗、設備保養清洗， 以安全、環保、清洗力強等優勢被廣泛運用。
針對波峰焊設備保養清洗，水基清洗劑符合安全環保，滿足目前ROHS、REACH、SONY00259、 HF等環保法規的要求，清洗效率高且低成本。
波峰焊鏈爪清洗工藝：
清洗對象：波峰焊鏈爪拆件
應用設備和材料：模塊化超聲波載具清洗機、水基清洗劑
應用工藝：全自動式組合：上料→超聲清洗→超聲漂洗→下料→幹燥
工藝說明：清洗為水基清洗劑，
超聲清洗時間：3--5分鍾（可根據殘留多少調整時間）；
漂洗為清水，漂洗時間：1—2分鍾；
幹燥區根據生產實際情況，可選擇：自然晾幹、風箱吹幹、烤箱烘幹等方式。
操作：隻需一名員工操作，全自動的清洗流水線，減輕工人的操作強度，提高生產效
率。
以上一文，僅供參考！
