回流焊四個溫區的作用

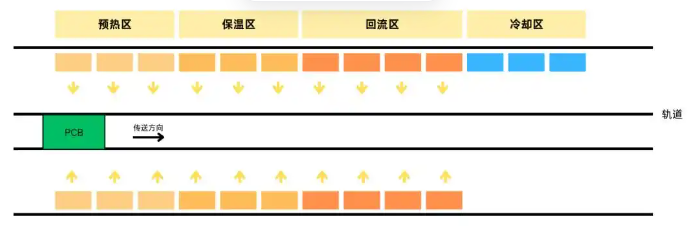

回流爐分為預熱、保溫、回流、冷卻四個溫區，每個溫區在回流焊的整個過程中所發揮的作用不同，因此各溫區所設置的溫度都不同。



預熱區：通常溫度設置在60℃-130℃左右，負責預熱電路板和元器件。處於室溫環境下的PCB板升溫過快可能會導致熱衝擊損壞電路板和元器件，預熱PCB板能有效防止溫度突變產生的熱應力，使錫膏中的潮氣和揮發性成分有效揮發，減少焊點氣泡率，保證後續焊接的品質。

保溫區：通常溫度設置在120℃-160℃左右，負責對電路板進一步加熱，使焊盤和元器件引腳上的潮氣完全揮發，確保電路板和元器件在進入回流區之前能夠達到相同的溫度，避免回流區的高溫熱衝擊產生焊接不良的現象。

回流區：是整個回流焊中最關鍵的一步。進入回流區時，溫度通常會迅速升到245℃左右使PCB焊盤上的錫膏熔融（回流區溫度由錫膏熔點決定）。

融化的錫液與PCB焊盤之間發生溶解擴散的作用，能夠較好的潤濕焊盤與器件引腳，再通過錫液表麵對元器件引腳表麵的吸引力（毛細作用），使得錫液流入元器件引腳與焊盤之間。
